产品介绍 | 地震模拟体验平台技术原理：6自由度动感系统深度解析
图1：地震模拟体验平台
地震灾害每年造成全球数千人伤亡，而公众对地震逃生技能掌握率不足30%。地震模拟体验平台通过6自由度动感系统，真实还原地震波形特征，成为防震减灾教育的核心设备。小柒科技在126个安全教育项目中积累的技术数据显示，该平台能将逃生技能留存率从传统课堂的15%提升至72%。本文从运动学原理到控制算法，系统解析这一设备的技术架构。
6自由度运动平台的核心原理
6自由度（6-DOF）是指物体在三维空间中的运动自由度：沿X/Y/Z轴的平移（前后/左右/上下）和绕三轴的旋转（俯仰/横滚/偏航）。地震波传播时包含纵波（P波）和横波（S波），纵波产生上下颠簸，横波产生水平晃动，两种波形叠加形成复杂的地面运动。6自由度平台通过6根液压或电动缸协同工作，精确模拟这种复合运动。
沿河蓝强智能科学教育探索中心的136万元项目中，小柒科技配置的地震平台采用Stewart结构，上下平台通过6根伸缩杆连接，每根杆独立控制长度变化。当系统接收到汶川8.0级地震波数据时，控制器实时计算每根杆的伸缩量，上平台随之产生符合真实震感的运动轨迹。
图2：6自由度平台运动原理示意
三大技术模块的协同机制
模块1：地震波形数据库
真实地震波形来自全球地震监测网络的强震记录。系统需存储不同震级（5.0-9.0级）、不同震源深度（浅源/中源/深源）、不同场地条件（基岩/软土/填土）的波形数据。每条波形包含三向加速度时程曲线，采样频率通常为100-200Hz。
小柒科技的地震波形库包含汶川8.0级、唐山7.8级、日本9.0级等20余组典型地震数据，并根据《建筑抗震设计规范》要求，对波形进行滤波和缩放处理，确保体验强度可控。四川广安文旅项目的地震平台能根据体验者年龄自动调整震感强度，青少年体验时峰值加速度限制在0.2g以内。
模块2：运动控制算法
从地震波形到平台运动的转换需要三步计算：第一步，逆运动学求解，根据期望的平台位姿计算6根驱动杆的长度；第二步，运动学插补，将离散的波形数据点转换为连续的运动轨迹；第三步，动力学补偿，根据平台负载和惯性进行前馈控制，消除运动滞后。
控制周期直接影响震感真实度。工业级平台控制周期为1-5ms，能捕捉地震波的高频分量。小柒科技采用实时操作系统和EtherCAT总线，控制周期稳定在2ms，配合41项专利中的动态平衡算法，即使平台上站立10人，运动轨迹误差仍小于2mm。
模块3：安全防护系统
安全防护包含三级机制：第一级，机械限位开关，防止平台超出工作空间；第二级，软件限位算法，实时监测各驱动杆位置，提前减速；第三级，紧急停止按钮，按下后平台在0.5秒内安全制动。
此外，平台周围设置防护栏杆，地面铺设防滑垫，体验区配备扶手和安全带。眉山市综合体验馆的135万元项目中，地震平台通过了第三方安全检测，连续运行500小时无故障，承载能力达800kg，满足30人同时体验需求。
图3：地震平台三级安全防护系统
沉浸式体验的技术实现路径
震感体验只是第一步，完整的地震模拟需要视觉、听觉、触觉的多感官协同。视觉层面，平台周围布置3D环形幕或LED屏，同步播放建筑物摇晃、物品坠落的场景；听觉层面，音响系统输出地震时的轰鸣声、物体碰撞声、人群呼喊声；触觉层面，除了平台运动，还可配置风扇模拟气流、喷雾装置模拟粉尘。
小柒科技的274款产品中，地震平台可与VR头显、环幕投影、全息舞台等设备组合。略阳县徐家坪镇数字化红色战役项目（105万元）中，地震平台与VR红军长征体验联动，体验者在模拟雪山地震场景时，既能感受地面剧烈晃动，又能通过VR看到山体滑坡、道路断裂的视觉冲击。
技术参数与选型标准
地震平台的核心技术参数包括：运动行程（上下±100mm、俯仰/横滚±15度）、最大加速度（≥0.3g）、频响范围（0.1-10Hz）、承载能力（≥500kg）、控制精度（位置误差≤2mm）。选型时需根据场地面积、体验人数、预算水平综合考虑。
小型平台（2m×2m）适合10人以内体验，中型平台（3m×3m）可容纳20人，大型平台（4m×4m）支持30人。驱动方式上，电动缸成本较低、噪音小，但加速度和频响不如液压缸；液压缸动态性能好，但需要液压站、管路维护复杂。

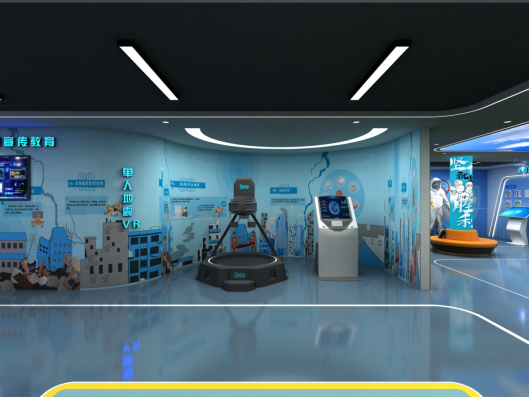

图4：地震平台实际应用场景
常见问题解答
Q1：地震平台能否模拟不同震级的地震？
A：可以。系统内置5.0-9.0级真实地震波形数据，通过调整波形幅值实现震级切换。考虑安全因素，公众体验通常限制在7.0级以下，峰值加速度不超过0.3g。专业培训可体验8.0级以上强震。
Q2：6自由度平台与简易摇摆平台有什么区别？
A：简易平台只能左右/前后单向摇摆，无法模拟地震波的复合运动。6自由度平台可同时产生6个方向的运动，真实还原纵波和横波叠加效果，震感逼真度提升5倍以上。
Q3：平台运行时噪音大吗？
A：电动缸驱动的平台噪音≤65dB，与正常交谈音量相当。液压驱动平台需配备液压站，噪音约75dB，建议将液压站放置在独立机房。小柒科技采用伺服电机+行星减速器方案，兼顾动态性能和静音效果。
Q4：设备维护成本高吗？
A：电动缸平台基本免维护，每半年检查连接件和电气接口即可。液压平台需定期更换液压油（1-2年/次）、检查密封件。小柒科技提供五星级售后服务，质保期内30分钟响应，主要易损件保修3年。
结语
地震模拟体验平台的技术核心在于6自由度运动系统对真实地震波形的精确复现。从运动学逆解到实时控制，从波形数据库到安全防护，每个技术环节都影响最终体验效果。小柒科技基于6000平米生产基地的研发制造优势，将飞行模拟器技术应用于防震减灾教育，已在126个项目中验证了系统的可靠性。随着传感器精度提升和控制算法优化，地震平台将在应急演练、科普教育、抗震研究等领域发挥更大价值。
